Chụp phim cảm quang tạo phôi ăn mòn kim loại, cũng tương tự chụp phim cảm quang trong in lưới. Tất nhiên cũng có một số điểm khác biệt được đúc kết từ kinh nghiệm của các thợ lâu năm!
Chụp cảm quang là gì?
Chụp cảm quang tạo ra một lớp “mặt nạ” bảo vệ trên phôi, chỉ để hở đúng phần cần ăn mòn.
Mực cảm quang là lớp nhạy sáng:
- Khi phơi dưới tia UV qua bản vẽ âm bản, phần mực bị ánh sáng chiếu tới sẽ đông cứng bám chắc
- Phần bị nét đen trên bản vẽ che sáng thì không đông cứng và tan ra trong dung dịch kiềm
Làm đúng ở khâu chụp và rửa bản thì cả sản phẩm mới sắc nét.
Chuẩn bị vật tư
Bao gồm:

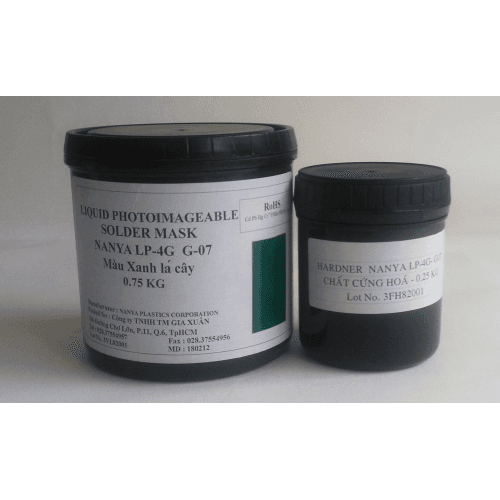

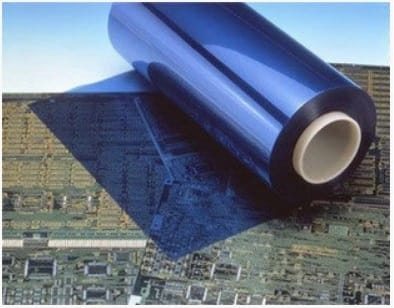

– Mực cảm quang ( dùng đề can cảm quang cũng được)
– Giấy can (dùng giấy thường cũng được)
– Máy in đen trắng (máy in nào cũng được)
– Sơn màu (dùng bình xịt sơn cũng được)
– NaOH (chất để tẩy sơn cảm quang, dùng xà phòng bột cũng được)

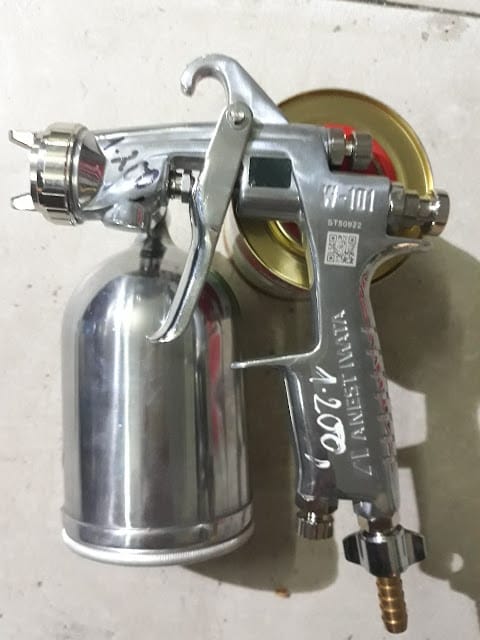

– Bép sơn như trong hình (dùng sơn xịt cũng được)

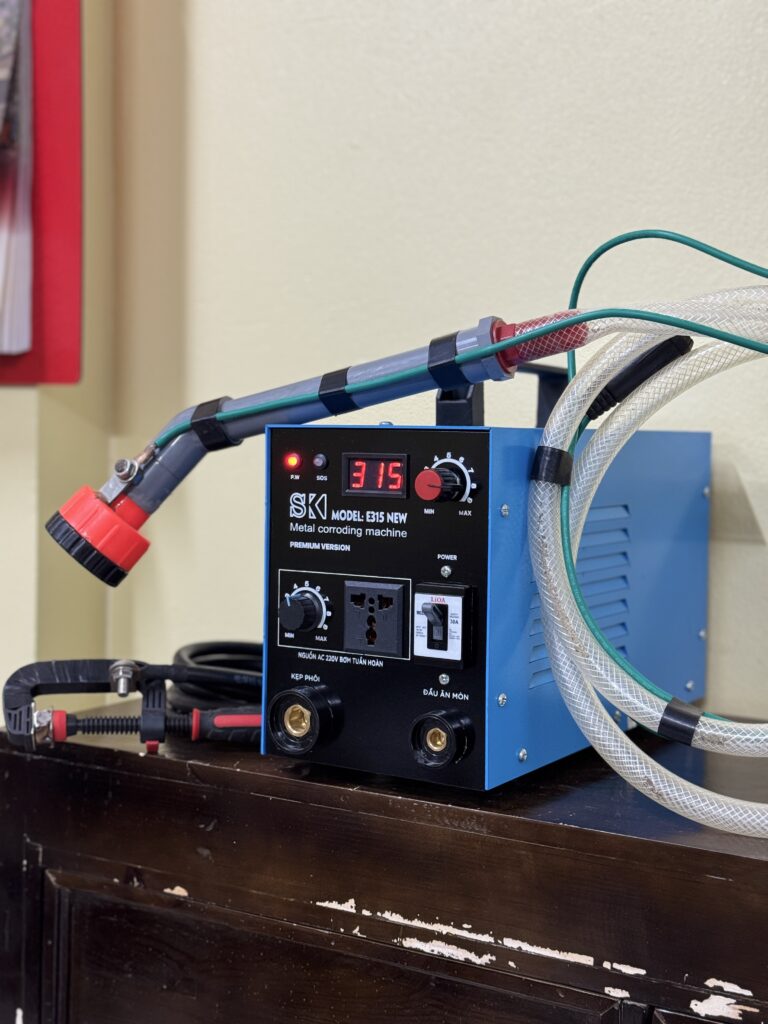

– Máy ăn mòn kim loại điện hoá SK
– Cây cọ (chổi lông gì cũng được…)
Bước 1: Tạo bản vẽ thiết kế

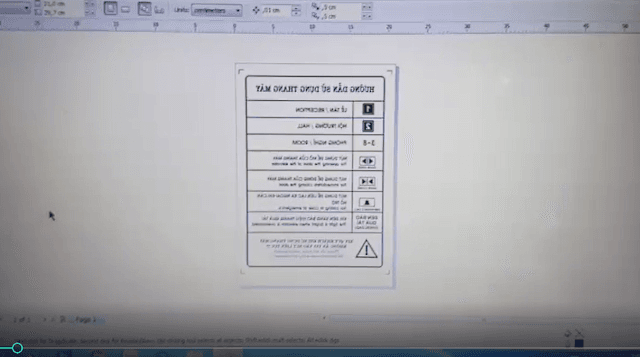

– Tạo bản vẽ thiết kế trên phần mềm CorelDraw trên máy tính, tạo ra âm bản của bản vẽ và có chiều ngược lại với hình ảnh thực (khi chụp sẽ úp mặt in mực xuống dưới).

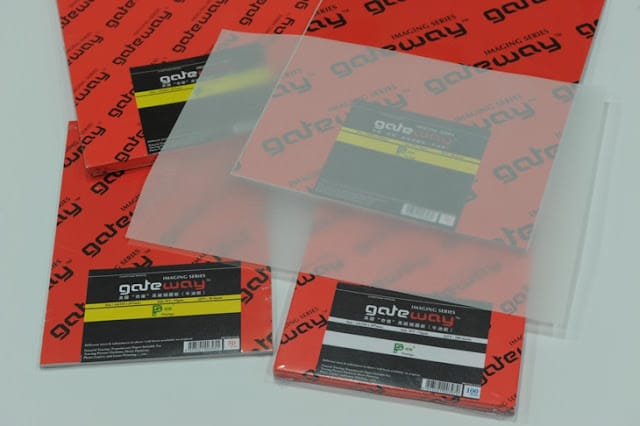

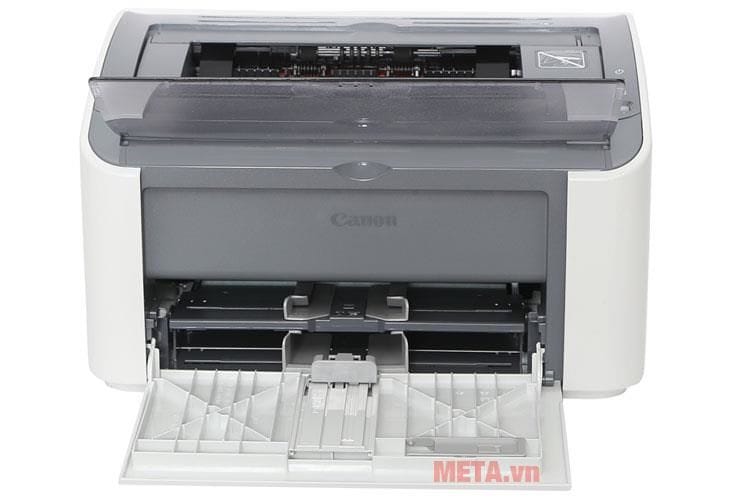

– Tiến hành in bản vẽ âm bản bằng máy in Canon LPB2900 trên giấy can (là loại giấy có độ xuyên sáng cao).
Bước 2: Phun mực cảm quang
– Tiến hành phun mực cảm quang lên phôi, thường dùng bép sơn.
Lưu ý: Khi sơn thì bỏ vào trong một thùng cát tông, có ý nghĩa hạn chế bề mặt sơn tiếp xúc với ánh sáng.

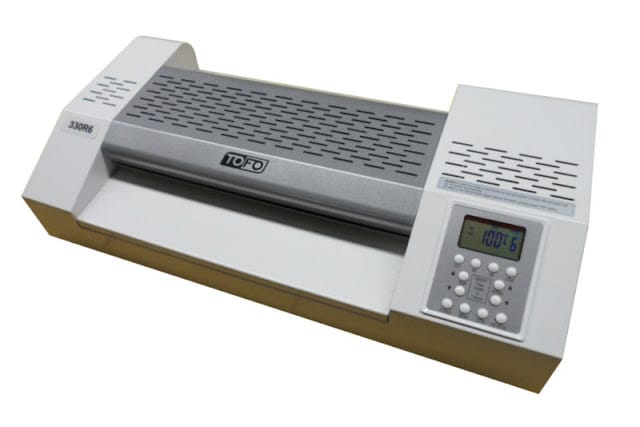

– Tiến hành sấy sơn cho khô có đậy hộp cát tông lại, đợi sơn từ từ khô hoặc có thể tác dụng thêm nhiệt bằng khò tóc thổi vào trong thùng cát tông (Bước này có thể thay thế bằng cách dán phim cảm quang và cho chạy qua máy ép nhiệt giống trong hình dưới)
Bước 3: Chụp cảm quang

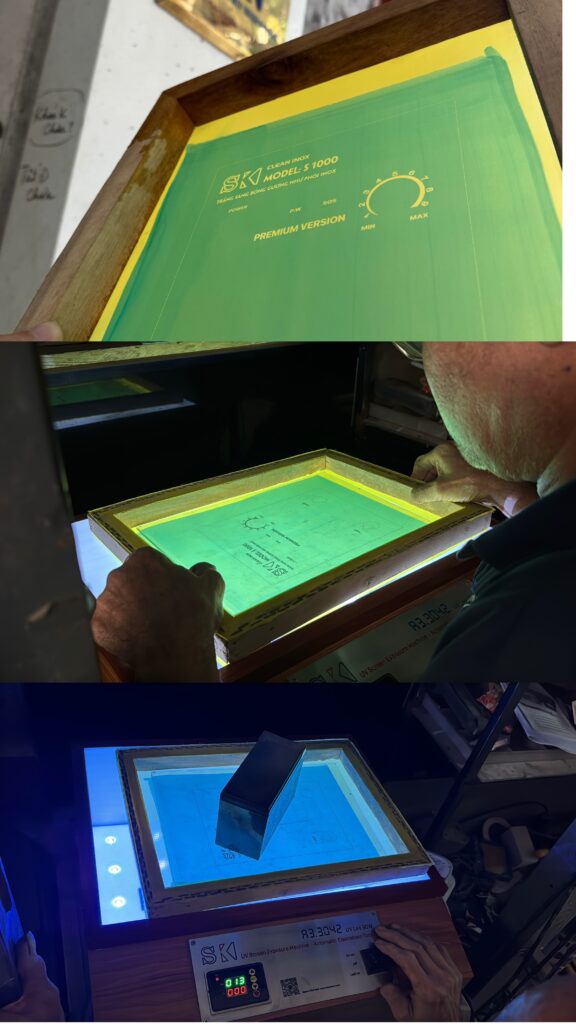

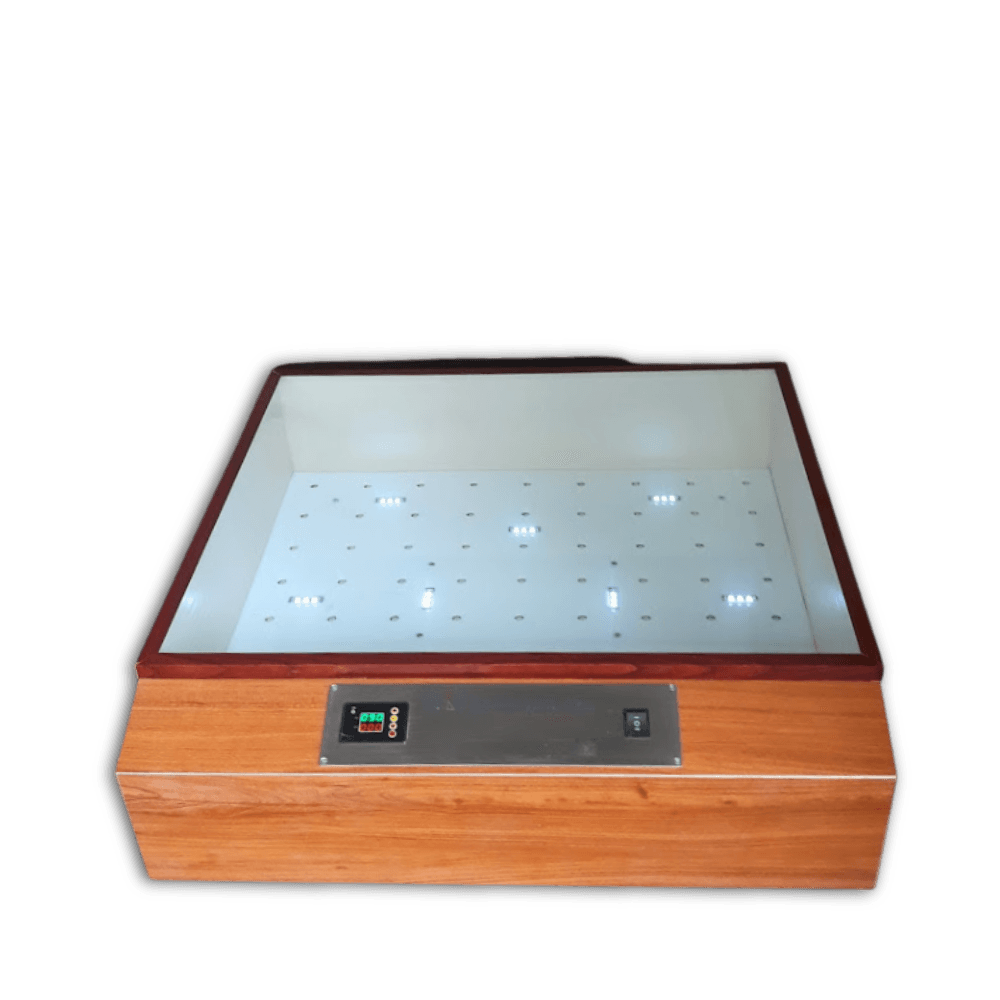

– Đặt úp bản vẽ giấy can trên mặt phôi đã được phủ sơn cảm quang đè lên trên một tấm kính mang phơi nắng trong khoảng 30 giây với nắng to, 60 giây với trời nắng vừa, động tác này nhằm mục đích dùng tia UV của ánh sáng mặt trời làm đông cứng phần sơn cảm quang không được che ánh sáng bởi bản vẽ in màu đen (nếu có máy chụp phim cảm quang thì bước này dùng máy chụp phim sẽ chính xác hơn bởi hệ thống hẹn giờ và không phụ thuộc thời tiết)
Bước 4: Rửa bản chụp

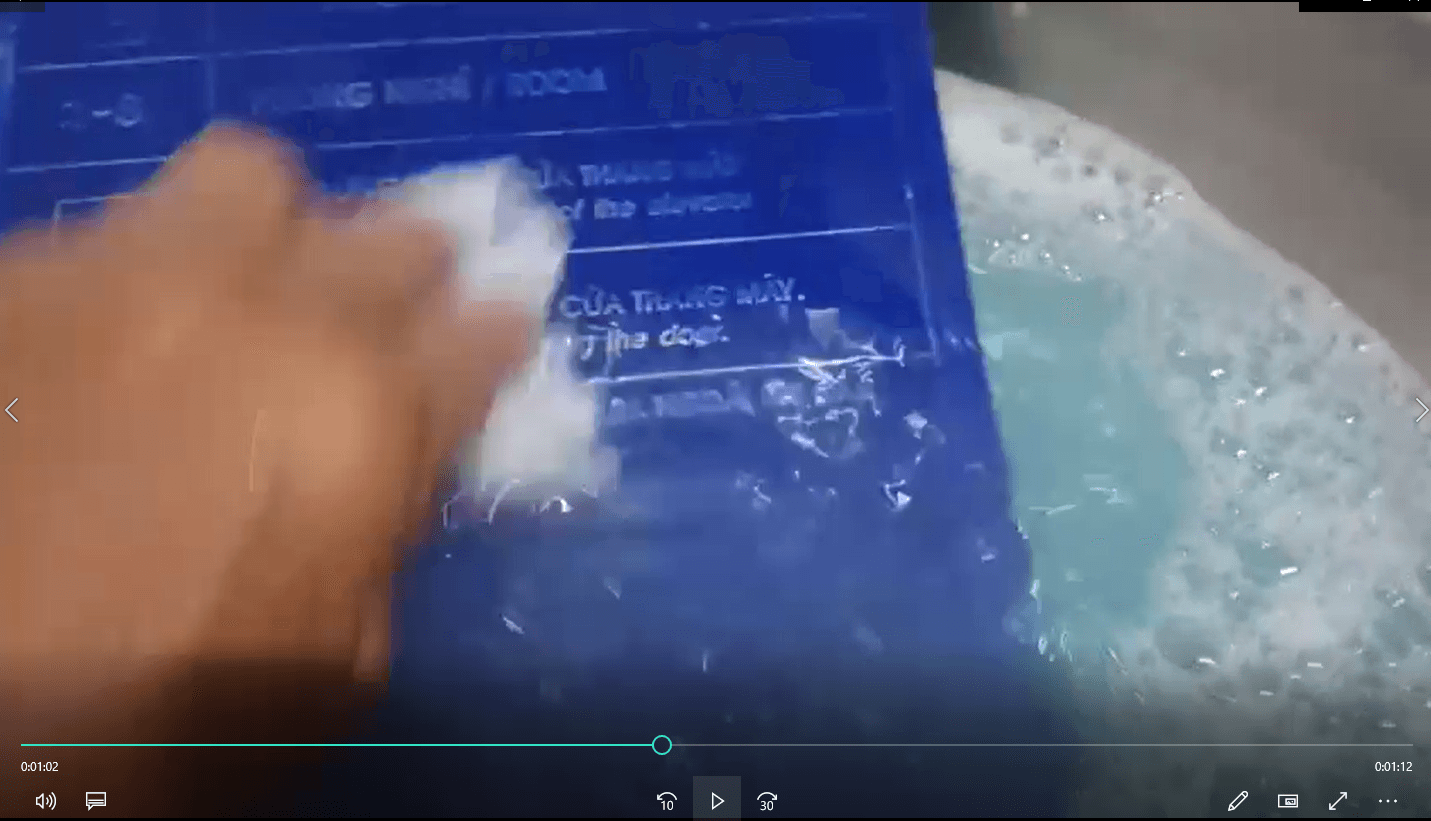

– Trong bước này công việc là làm sạch phần sơn cảm quang tại những chi tiết cần ăn mòn của bản vẽ phần này trong quá trình chụp cảm quang được che ánh sáng bởi chi tiết mực in mầu đen trên giấy can nên sẽ không bị đông cứng, nó bị tan chẩy trong môi trường kiềm ( dung dịch pha từ NaOH)

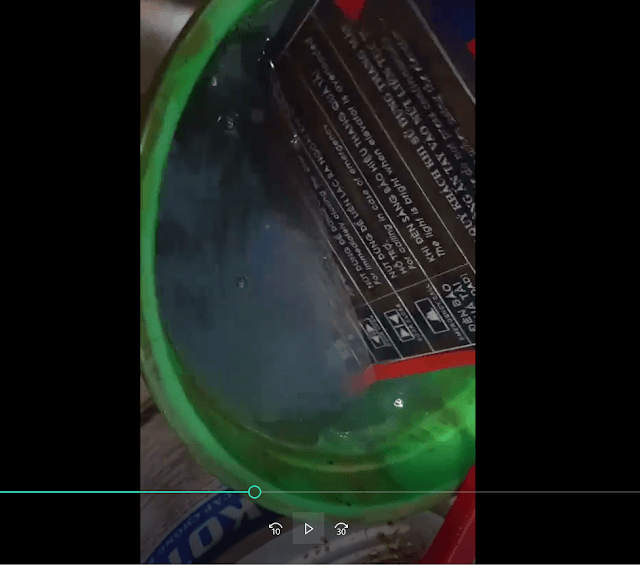

– Nha nước kiềm loãng ( có thể dùng sà phòng bột trong bước này) ngâm phôi trong dung dịch kiềm loãng, dùng vải mềm để lau nhẹ trên các chi tiết.
Bước 5: Sửa bản chụp phim
Trong quá trình làm thủ công, không tránh được những lỗi nhỏ.
Bước này nên dùng chổi lông nhỏ chấm lại các chi tiết bị lỗi trên bản chụp bằng sơn cảm quang, sau đó phơi ngoài nắng cho mực keo cứng hẳn.
– Ngâm phôi trong dung dịch kiềm loãng, dùng vải mềm để lau nhẹ trên các chi tiết.
! Có thể dùng nước kiềm loãng hoặc dùng xà phòng bột trong bước này.

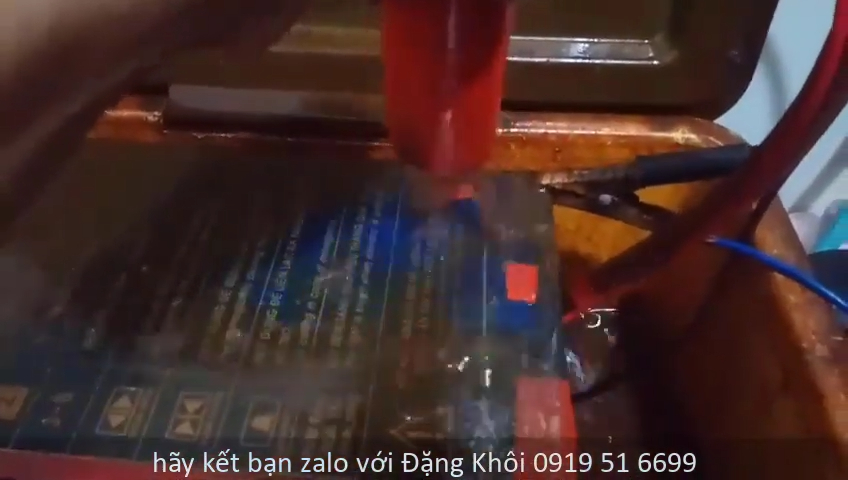

Bước 6: Ăn mòn bằng máy ăn mòn điện hoá

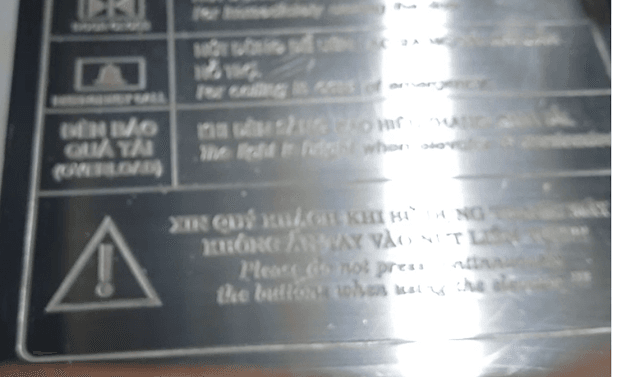

Bước 7: Rửa toàn bộ mực cảm quang
Sau khi ăn mòn xong tiến hành tẩy toàn bộ phần sơn che phủ nền phôi bằng cách ngâm phôi trong dung dịch kiềm mạnh NaOH (mạnh hơn lúc tẩy bản), làm tan chảy toàn bộ sơn cảm quang trên bề mặt phôi.

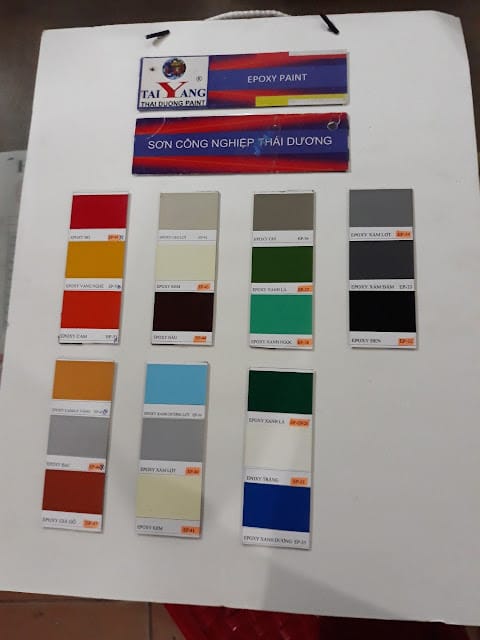

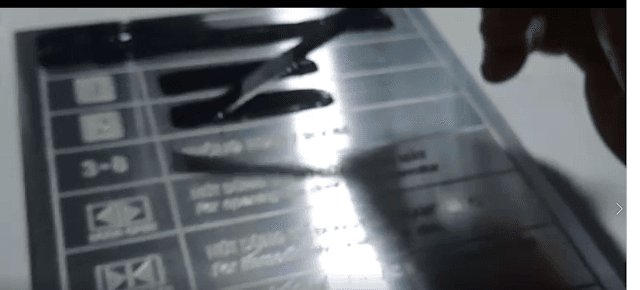

Có thể dùng cây cọ chấm loại sơn độ bền và bám dính cao (sơn kẽm) để tô màu cho các chi tiết sau đó đợi sơn khô thì dùng giẻ mềm và cẩn thận chùi khéo phần sơn màu lem ra ngoài nền bước này cần sự khéo tay để tạo nên một sản phẩm đẹp.
Bước 8: Tô màu cho sản phẩm

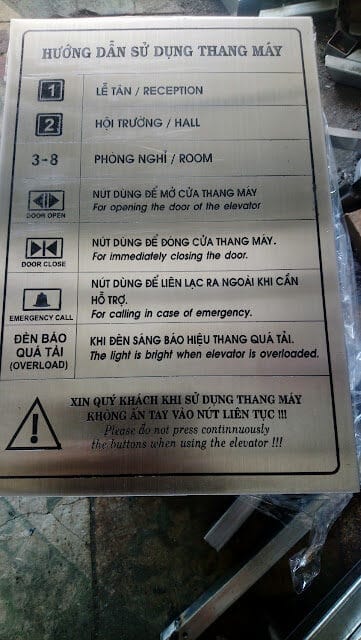

Bạn có thể nhận được những video quay lại kỹ hơn toàn bộ quá trình gia công một sản phẩm ăn mòn bằng phương pháp chụp cảm quang. Chúc các bạn thành công!
Video hướng dẫn chụp âm phim cảm quang
Các thao tác cần chú ý để bản chụp sắc nét
– Tránh lộ sáng sớm luôn phủ mực và thao tác trong thùng kín/nơi râm — mực cảm quang nhạy sáng ngay từ khi phủ.
– Canh thời gian phơi: phơi thiếu thì mực không cứng, nét bị rửa mất; phơi thừa thì chi tiết nhỏ bị bít. Có máy chụp UV thì kiểm soát ổn định hơn.
– Ép sát bản vẽ: dùng tấm kính đè để giấy can áp sát phôi, nét không bị nhòe.
– Bề mặt sạch: phôi còn dầu/bụi khiến mực bám không đều và ăn mòn lỗ chỗ — nên vệ sinh kỹ trước khi phủ.
– Sửa bản trước khi ăn mòn: luôn kiểm tra và chấm lại lỗi ở Bước 6, vì sau khi ăn mòn thì không sửa được.
